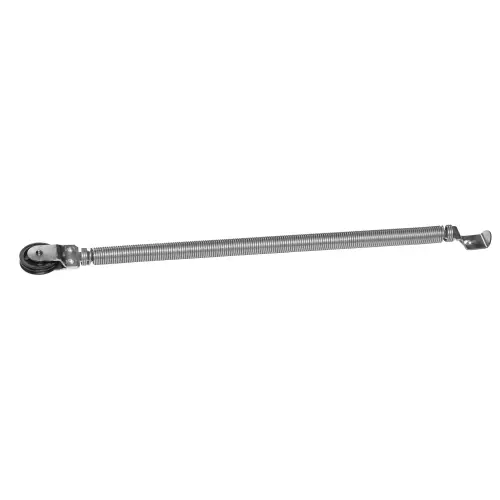

Ressort Hörmann 751 – 1 paire de ressorts de traction pour portes de garage sectionnelles

Informations relatives au montage

après l’achat, avant le montage

Nous vous recommandons de ne pas utiliser la porte de garage Hörmann, tandis que les nouveaux ressorts ne sont pas montés. Si cela n’est pas possible, veuillez actionner la porte manuellement pour remplacer la force du ressort cassé. Si vous actionnez la porte à l’aide du moteur, veuillez remplacer la force des ressorts cassés manuellement, sur le côté où se trouvent les ressorts cassés. Veuillez vous placer au milieu, si le nombre des ressorts cassés est identique sur les deux côtés. Quand vous fermez la porte, soulevez un peu la porte. Il n’est pas possible de lever la porte de la même manière comme le fait le ressort cassé, c’est la raison pour laquelle le moteur s’arrêtera à plusieurs reprises et commencera à rouvrir la porte. Si cela se produit, essayez de remplacer la force du ressort cassé avec moins de force. Si le moteur s’arrête lors de l’ouverture de la porte, mettez plus de force pour soulever la porte.

lors du montage

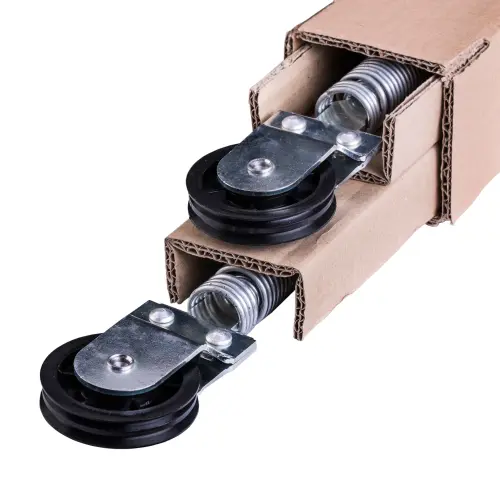

Gardez l’emballage, si vous devez éventuellement retourner le produit.
Si la facture est collée sur le carton, veuillez la garder, vous pourrez en avoir besoin pour les éventuelles réclamations.

Il se peut que le nouveau ressort 751 vous semble être plus court. Un écart de 1 à 2 cm est possible, mais en général, vous avez cette impression parce que l’ancien ressort est trop usé, étendu et ne peut plus préserver sa forme originale.

Attention ! Risque d’accident !

Seuls les professionnels sont autorisés à remplacer les pièces de la porte de garage Hörmann. Même si nous donnons des astuces pour le montage, cela ne pourra pas remplacer les informations relatives à la prévention des accidents. Vous devez connaître et respecter toutes les règles de sécurité au travail. Si nos astuces violent éventuellement les règles de sécurité au travail, veuillez les ignorer. Les règles locales sont applicables et non pas nos astuces.

Il faut absolument que la porte soit ouverte lors du montage du ressort. Si la porte est fermée, le ressort est tendu et cela augmente les risques d’accident.
Lors du montage, démontez les ressorts un par un et montez tout de suite le nouveau ressort, puis, répétez ces interventions aussi sur l’autre côté. Évitez de démonter les ressorts simultanément sur les deux côtés.

De quoi avez-vous besoin lors du montage/démontage du ressort ?

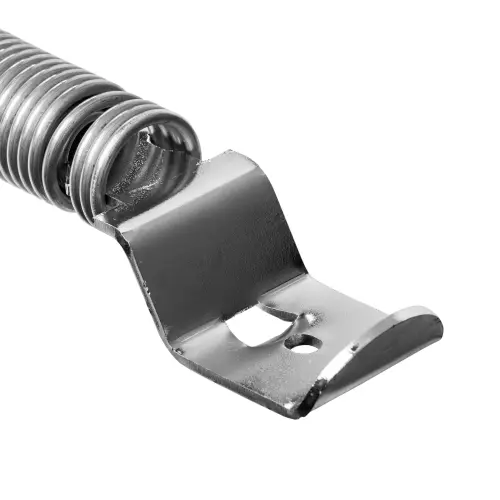

Soyez toujours accompagné lors de ces interventions. L’autre personne doit veiller à ce que la porte soit bien ouverte lors du montage pour éviter qu’elle tombe dessous. Si vous avez une porte électrique, ouvrez la porte à l’aide du moteur, ensuite, débranchez le moteur. Il faut que le moteur soit relié à la porte mécaniquement. Le moteur peut ainsi garantir que la porte ne tombera pas dessous lors du montage. Après le montage du ressort, n’oubliez pas de remettre le vis de fixation en bas du ressort.

Montage du ressort Hörmann 751

Veillez à choisir la même hauteur sur les deux côtés. Il est interdit de choisir des hauteurs différentes pour les ressorts, parce que la porte ne pourra pas ainsi fonctionner de manière équilibrée. D’autre part, cela provoque l’usure des rouleaux et la porte et il sera impossible d’utiliser la porte.

Pour vérifier la tension du ressort, veuillez détacher le moteur et la porte pour pouvoir actionner la porte manuellement. Ouvrez la porte manuellement jusqu’à une hauteur approximative d’un mètre. Si la porte commence à tomber par son propre poids, tendez un peu plus le ressort. Si la porte commence à monter, ne tendez pas tellement le ressort et cherchez un emplacement plus haut. Il faut que le câble soit toujours bien tendu. Il doit être placé dans le rouleau, autrement, il sera tendu à côté du rouleau et il sera impossible d’utiliser la porte.

Le nouveau ressort 751 n’est pas plus fort que l’ancien ressort 751, c’est juste votre impression. L’ancien ressort est trop faible, c’est pourquoi le nouveau semble être plus fort. Le nouveau ressort ne peut pas être accroché au même endroit que l’ancien. Il arrive rarement, s’il s’agit des portes Hörmann larges et pas trop hautes que même si le ressort est positionné au plus plus haut, il reste fort. Cela est dû au fait que votre porte est lourde et basse. Dans ce cas-là, il n’y a rien à faire, essayez d’utiliser avec le ressort un peu trop fort, ensuite, avec le temps, il sera plus faible et la porte fonctionnera parfaitement. Cela peut arriver aussi avec un ressort original, car notre ressort n’est pas plus fort que l’original.

Après le montage, vous entendrez des claquements lors des premières ouvertures (1 à 3). Ce claquement est normal lors de l’ouverture-fermeture quand vous testez le ressort.

Si le bruit persiste après les trois ouvertures, veuillez saisir l’une des plaques à l’extrémité du ressort et tournez un petit peu. Veuillez à ce que la tête du ressort soit bien positionné et ne se heurte pas dans la porte lors du fonctionnement.

Si vous entendez le bruit de claquement vraiment rarement, vérifiez, si le ressort ne touche pas quelque part la porte de garage.

Après le remplacement des ressorts, il faut toujours réinitialiser le moteur de la porte de garage et de le programmer à nouveau. (Peu importe, si la porte est de marque Hörmann ou d’une autre marque). Cela est nécessaire parce que le moteur a connu la force de l’ancien ressort affaibli et le moteur ne sait pas que le ressort a été remplacé.
Cette étape varie en fonction des types de moteur. Veuillez consulter le manuel du moteur. Ne commencez pas à manipuler le moteur sans cela et appuyer sur les boutons. Si vous ne trouvez pas le manuel du moteur sur l’internet, prenez le en photo ainsi que sa plaque signalétique et transmettez nous ces informations. Nos collègues feront tout pour vous envoyer le manuel adéquat.

Après avoir effectué les étapes ci-dessus, il est conseillé d’effectuer également un petit entretien supplémentaire sur le portail. Vérifiez les rouleaux afin qu’ils tournent facilement. Lorsque le portail est fermé, les rouleaux ne doivent pas être sous tension. Desserrez-les si vous ne pouvez pas les faire tourner à la main.
Par l’orifice de graissage situé sur l’axe des rouleaux, injectez de l’huile. (Uniquement pour les rouleaux. Il n’est pas nécessaire de lubrifier la roulette à roulement placée au niveau du ressort.)
Lubrifiez les charnières articulées.
Nettoyez le rail avec un chiffon. Le rail ne doit être graissé ni avec de la graisse, ni avec un autre produit !!!
S’il y a dans le rail une saleté qui ne peut pas être enlevée, utilisez un produit de nettoyage qui la dissout sans attaquer le zinc. Veuillez lire la notice du produit de nettoyage !

Après montage

Après avoir réglé le ressort de traction 751 sur votre porte Hörmann et celui-ci fonctionne bien, un ou deux mois plus tard, veuillez vérifier manuellement la force du ressort. Il se peut que le ressort se soit affaibli et il faut le tendre un peu. Répétez cette intervention une fois par an et réglez le ressort, si cela est nécessaire. Vous pouvez ainsi prolonger la durée de vie du moteur.

Le ressort Hörmann 751 et son rouleau ne nécessite pas de graissage ou de maintenance. En revanche, tout cela est nécessaire pour la porte de garage Hörmann. Veuillez faire faire les maintenances périodiques.

Si vous avez acheté le produit adéquat, vous avez respecté toutes les instructions lors du montage et vous effectuez l’entretien selon les consignes, votre porte de garage Hörmann pourra bien fonctionner pendant plusieurs années.

Si vous rencontrez un problème quelconque lors de la réception, du montage ou de l’entretien du produit, n’hésitez pas et contactez-nous, nous sommes à votre disposition.
Il vaut mieux de trouver une solution quand le problème est encore moins important (un petit réglage ou ajustement est suffisant) et on peut éviter une situation d’urgence et des problèmes plus importants et coûteux.

Information générale sur la casse des ressorts

Si vous avez entendu une sorte de détonation/claquement depuis le garage ou vous ne pouvez pas ouvrir la porte du garage, le ressort de levage est probablement cassé.

Pour identifier le ressort, vous aurez d’abord besoin de la marque de la porte.
Cette information est indiquée sur la plaque signalétique de la porte ou en bas de la porte.
Il arrive aussi que le numéro du type et les dimensions du ressort sont affichés sur la plaque signalétique.
En cas de porte Hörmann, le numéro de type est parfois indiqué.
Si le numéro de type du ressort n’est pas indiqué sur la plaque signalétique, il faut le regarder sur le ressort.
Il existe aussi des ressorts (comme pour les portes Hörmann), sur lesquels on peut trouver le numéro de type.
Le numéro de type est frappé à l’extrémité du ressort ou bien il est indiqué sur une plaque fixée au ressort.
(C’est souvent le cas pour les portes Hörmann.)

Si vous ne trouvez pas l’information souhaitée sur la plaque signalétique ou sur le ressort, nous avons besoin des données suivantes:

• photos sur la plaque signalétique
• largeur de la porte en mm
• hauteur de la porte en mm.
